Überhang

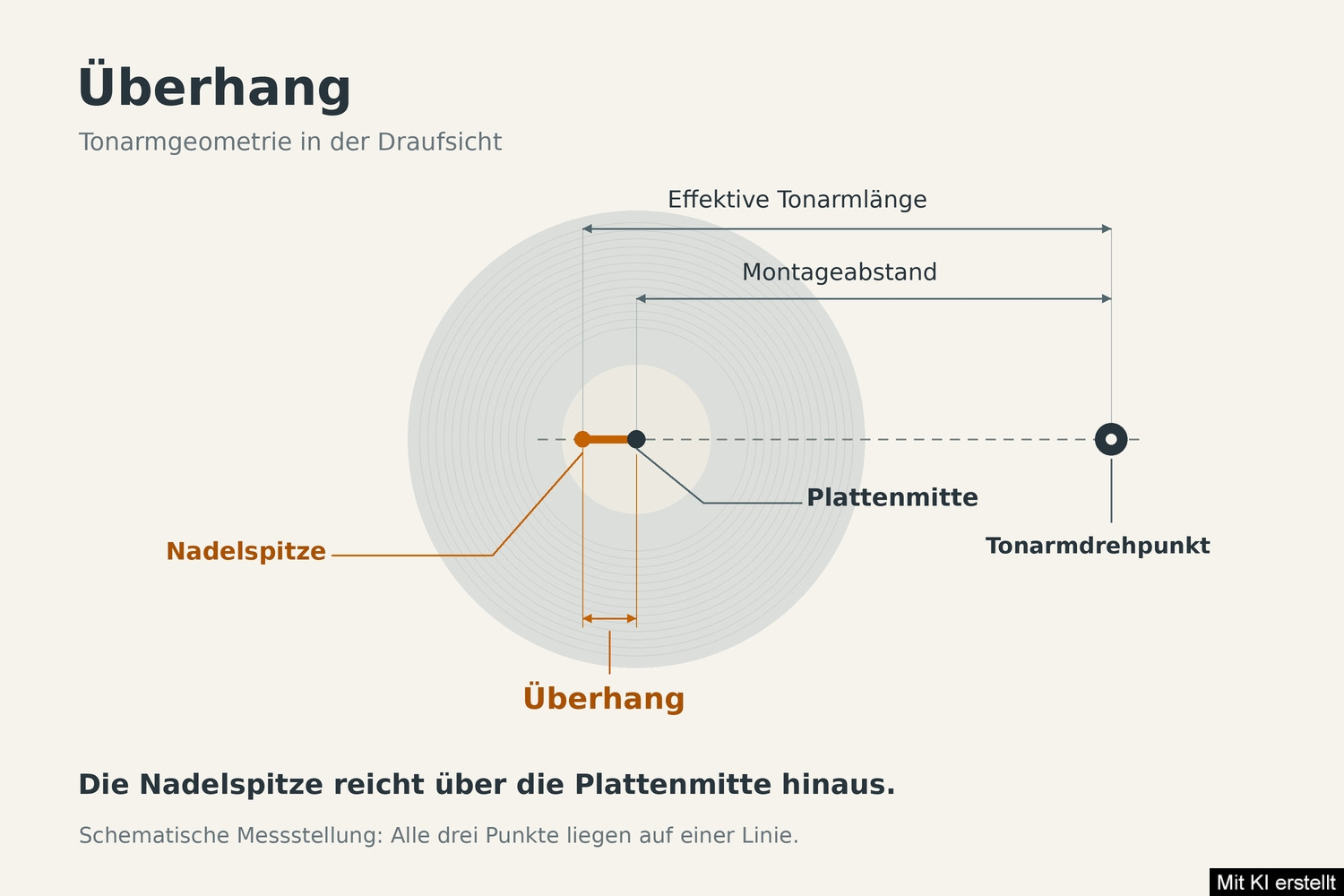

Der Überhang bezeichnet bei einem üblichen Drehtonarm die Differenz zwischen seiner effektiven Länge und dem Montageabstand. Anschaulich ist das die Strecke, um die die Nadelspitze über die Mitte der Plattentellerachse hinausreichen würde, wenn Tonarmdrehpunkt, Plattenmitte und Nadelspitze auf einer geraden Linie liegen. Zusammen mit dem Kröpfungswinkel bestimmt der Überhang, wie günstig der Tonabnehmer zur Rille ausgerichtet ist.

Was wird beim Überhang gemessen?

Die effektive Tonarmlänge ist der direkte Abstand vom horizontalen Drehpunkt des Tonarms bis zur Nadelspitze. Der Montageabstand reicht vom selben Drehpunkt bis zur Mitte der Plattentellerachse. Daraus ergibt sich:

Überhang = effektive Tonarmlänge − Montageabstand

Ein reales Beispiel liefert der Ortofon AS-309S: Seine effektive Länge beträgt 329 Millimeter, der Montageabstand 314 Millimeter. Der Überhang beträgt somit 15 Millimeter. Dieser Wert gilt für die vorgesehene Geometrie dieses Tonarms und ist keine allgemeine Einstellempfehlung.

Gemeint ist also weder der Abstand des Tonabnehmergehäuses zur Vorderkante der Headshell noch die Länge, um die die Nadel aus dem Gehäuse herausragt.

Warum der Überhang wichtig ist

Ein Drehtonarm führt die Nadel auf einem Kreisbogen über die Schallplatte. Dabei verändert sich die Ausrichtung des Tonabnehmers gegenüber der örtlichen Rillenrichtung. Die Abweichung von der idealen tangentialen Ausrichtung heißt Spurfehlwinkel.

Um diesen Fehler günstig zu verteilen, arbeiten übliche HiFi-Drehtonarme mit Überhang und Kröpfung. Der Kröpfungswinkel beschreibt in der Draufsicht den Winkel zwischen der Längsachse des Tonabnehmers und der Verbindungslinie von Tonarmdrehpunkt zu Nadelspitze.

Bei den verbreiteten Justagegeometrien gibt es zwei Nullpunkte: An diesen Stellen ist der Spurfehlwinkel null. Dazwischen sowie außerhalb bleibt eine Abweichung bestehen. Eine korrekte Einstellung beseitigt den geometrischen Fehler deshalb nicht über die gesamte Plattenseite, sondern begrenzt die damit verbundenen Verzerrungen.

Den Überhang einstellen

Wenn Du einen Tonabnehmer oder eine Headshell wechselst, solltest Du die Ausrichtung kontrollieren. Maßgeblich ist zunächst die Anleitung des Plattenspieler- oder Tonarmherstellers. Manche Geräte verwenden eine passende Einstelllehre, andere eine Justageschablone.

Bei vielen Tonabnehmern lässt sich die Position durch vorsichtiges Verschieben in den Langlöchern der Headshell verändern. Eine Zweipunktschablone prüft zusätzlich die Winkelausrichtung: Die Nadel wird nacheinander auf beide markierten Punkte gesetzt. Dabei soll der Nadelträger in der Draufsicht parallel zu den entsprechenden Hilfslinien stehen. Verschieben und leichtes Drehen müssen oft mehrfach aufeinander abgestimmt werden, bis beide Positionen passen.

Arbeite bei stillstehendem Plattenteller und hebe die Nadel vor jeder Positionsänderung an. Nach dem Festziehen der Schrauben kontrollierst Du die Ausrichtung erneut. Abschließend prüfst Du auch die Auflagekraft, da sich durch das Verschieben des Tonabnehmers die Balance verändern kann.

Warum nicht jede Vorgabe dasselbe Ergebnis liefert

Baerwald beziehungsweise Löfgren A, Löfgren B und Stevenson sind unterschiedliche Ansätze zur Verteilung der geometrisch bedingten Verzerrungen. Sie können bei gleichem Montageabstand unterschiedliche Kombinationen aus Überhang und Kröpfungswinkel ergeben.

Deshalb solltest Du nicht den Überhang aus einer Herstellervorgabe mit der Winkeleinstellung einer anders ausgelegten Schablone kombinieren. Auch die verfügbaren Langlöcher können begrenzen, welche Geometrie sich tatsächlich einstellen lässt.

Eine weitere Verwechslung betrifft Einstellmaße an abnehmbaren Headshells. Ein Hersteller kann beispielsweise einen bestimmten Abstand zwischen Nadelspitze und einer definierten Anlagefläche am Anschluss vorgeben. Dieses Maß hilft, den vorgesehenen Überhang einzustellen, ist aber nicht selbst der Überhang. Es lässt sich nicht beliebig auf andere Tonarme übertragen.

Für die Praxis: Entscheidend ist eine stimmige Kombination aus Montageabstand, effektiver Länge und Kröpfungswinkel. Ein sorgfältig eingestellter Überhang gehört damit zur grundlegenden Tonabnehmerjustage.
